1.1、潔凈工程施工條件

1.1.1. 潔凈工程潔凈室內不使用木質材料和其它不符合潔凈標準要求材料。

1.1.2. 潔凈工程各種進場材料存放 在有圍護設施、清潔干燥的環境中。

1.1.3. 潔凈工程彩鋼板的厚度、規格尺寸、質量必須符合設計要求或合同要求，并有出廠 檢驗報告， 彩鋼板的生產必須依照二次設計的拼板圖和尺寸數量清單進行， 生產過程中按圖 紙編號，吊頂板的長度不宜超過5000 ㎜。

1.1.4. 潔凈工程輔助材料如小五金標準件、必須符合設計要求或合同要求，有出廠合格證。

1.1.5. 潔凈工程連 接用型鋼的材質、規格應符合設計要求，有質保書或檢驗報告，宜采用 低碳鋼。

1.1.6. 潔凈工程鋁合金型材的材質、規格應符合設計要求或合同要求，有出廠合格證。

1.1.7. 潔凈工程有足夠 的材料臨時存放場地和鋁合金加工和半成品存放場地。

1.2、潔凈工程施工方法

1.2.1. 玻璃窗的防凝露施工本工程在工藝廠房，房間溫度大部分在22℃左右，而走廊在18-28℃之間，這樣造成溫差，根據玻璃的熱阻和傳熱計算得出會有玻璃凝霜現象（房間玻璃窗外部分），經驗也是這樣的，比如珠海多層的棕化線收板間有這種現象。

1.2.2.潔凈工程隔墻防水施工PCD制程有很多濕制程，并且生產過程中使用的溶液有腐蝕性，對彩鋼板墻體有腐蝕現象，影響隔墻壽命，因此建議設計該車間隔墻時在彩鋼板隔墻下面做一個80-100㎜高，50㎜寬的土建結構的水泥基礎或是特制的磚塊，再在上面做彩鋼板，如果是凈化車間的一邊，廣州梓凈特別設計和用過的型材（大圓?。?，以保符合潔凈室的要求，不是潔凈廠房的一邊用水 磨石和耐酸性瓷磚貼在上邊，保證美觀。

1.2.3.潔凈工程彩鋼板墻面防腐施工PCD制程有很多濕制程，并且一般有腐蝕性。對該種車間隔墻彩鋼板產生腐蝕，往往彩鋼 板使用不會久，被迫更換。廣州梓凈過去做過類似工程，對有腐蝕性物品的車間，彩鋼板墻常規防腐處理是：

a、潔凈工程墻面用防腐性水泥噴涂；

b、墻面用防酸堿性油漆刷面板。（這樣可以使彩鋼 板壽命延長5-6年，石刻線正常一般使用3年左右，要考慮更換。）

1.2.4.潔凈工程彩鋼板頂棚過升縮縫的施工方案彩鋼板吊頂正對升縮縫的上面用T字鋁，一邊固定在T字鋁，另一邊搭在T字鋁上。

1.3、 潔凈工程施工方案：

1.3.1.潔凈工程放樣：

1、潔凈工程按圖先確定縱、橫軸基準線，并復核土建結構尺寸，有無與圖不符。

2、按圖樣，確定各 門窗位置、距離、規格并標出門開啟方向。

3、潔凈工程使用水平管確定各軸線的標高，同時在柱上 標明標高，務求精確。

4、潔凈工程放樣完畢，請業主及設計人員確認，確認后方可施工彩鋼板。

1.3.2.潔凈工程彩鋼板的二次設計：

1、潔凈工程根據現場放線的實際尺寸，進行隔墻和吊頂板的拼裝設計。

2、潔凈工程畫出實際施工現場的平面圖后，根據彩鋼板規格和施工圖紙，設計出吊頂、隔墻板以及高效送風口、門、窗的布置、留洞、結點大樣和各部分的詳細尺寸。

1.3.3.潔凈工程隔墻底槽的安裝：

1、鋁底座必須緊貼地面，與放樣線誤差不大于1.5㎜。

2、鋁合金底槽鋁必須根據實際放線長度下料后，再貼防水雙面膠，不得貼雙面膠后下料。底座每間隔0.3米，在座中間用塑料膨脹和鍍鋅自攻螺絲地面固定。

3、潔凈工程確定底槽轉角處長度尺寸，便于安裝外陽圓角。

4、所有的建筑構配件、隔墻壁、吊頂?shù)墓潭ê偷鯍旒瑧?yīng)與建筑隊主體結構相連，不應與設備支架、風管支吊架及其他管線支架相聯接。

1.3.4.潔凈工程立板安裝和頂板安裝：

1、開料所用的電動工具或設備導軌必須有柔軟材料保護，刀具刃口完整鋒利，開據前刃口須加適量潤滑油。

2、彩板使用前要檢查彩板表面的完好情況，表面瑕疵影響到外觀的，應另堆存放，妥善保護，以利他用。

3、彩板開據前劃線準確，兩面劃線誤差不大于2㎜。

4、立板、頂板安裝平整、嚴密、均勻一致，縫隙控制在3㎜寬度，以保證后續打膠質量，墻角垂直交接，立板垂直偏差不大于 2‰。

5、立頂與頂板拼縫平整、嚴密，并在負荷后保持相對的平整，嚴格控制撓度≤L/240。

6、頂板與頂板間的縱向連接，采用暗埋鋼梁的形式。吊頂板長度超過2500㎜時，應加強吊梁。

7、頂板排版時考慮所有風口、燈具的位置，做到基本避開板縫，使鋼板保證強度。

8、隔墻T字交叉要有槽鋁保護。

1.3.5.門窗制作安裝：

1、門窗采用我公司專門設計的鋁材制作。

2、門、窗鋁合金下料時，應檢查鋁合金型材的外觀和規格尺寸的準確性，不合格的材料不投入使用；角接件厚度不得小于3㎜；拼裝前，應做夾具，夾具尺寸要準確。拼裝時，要檢 驗尺寸的準確性，保持夾具尺寸的正確性。

3、門、窗應在工作臺上拼裝，工作臺應隨時清潔，以免碎屑擦傷工件表面。存放材料和成 品的場所要避免尖硬的物體進入。成品和半成品門框、窗框用專用保護膜保護。

4、門板、門框與鋁合金型材連接的加固點，彩板收口量不小于3㎜.門拼裝前，應將玻璃膠 均勻地打在鋁合金型材內表面。門板、門框上的螺絲釘、鉚釘間距均勻一致，規格統一。

5、門、窗開孔尺寸應準確，避免開口尺寸大于門框、窗框?qū)е落X型材包不住開孔的現象發 生。開孔邊緣平整。門安裝時縫隙寬度小于4㎜，同一條縫隙偏差不大于1.5 ㎜.

6、安裝門上的小窗時，應用木方夾緊，待玻璃膠干透后拆除，以保證窗框與門板緊密貼合。安全門要用醒目的紅色字體標識，并配備相應的破碎工具。

1.3.6潔凈工程開孔：

1、頂板上的高效送風口安裝孔、回風管口、設備穿孔等較大的孔洞，應在彩板加工時就預留。小孔在現場開，開孔前劃線。

2、用型材切割機，在放樣位置開孔，防止偏差。

3、所有正、長方形的開孔處，用鋁材收邊或加強筋收邊。

4、風口、燈具安裝時，保持四周平整、嚴密。

5、各類管道、線管進入潔凈區域，其密封處理嚴密可靠。

1.3.7.圓角裝飾和打膠：

1、圓角的半徑根據潔凈室的要求，做成50㎜。

2、圓角裝飾在圍護和吊頂校正固定后和施工場地已經基本清場后進行。固定膠條的螺絲釘 間距不能大于20㎝。

3、垂直安裝的圓角，中間不應有接頭；水平安裝的圓角，如果需要接頭，則同一區域頭應對稱安排。

4、施工前，檢查圓角外觀。表面有缺陷的，應將有缺陷的這一段割掉，余下的部分根據尺寸用在適合的地方。

5、圓角裝飾前，將彩板保護膜揭開至圓角不能壓住的位置；清理地上的垃圾，不使垃圾集 在圓角與地面的空隙里，否則會影響整體美觀和室內潔凈度。

6、圓角接縫應平直均勻，與三維接點過渡圓滑。

7、打膠時，膠要均勻的填滿縫隙。打完后要把多余的膠清理干凈。不得出現填不滿、漏打、粘不牢、流掛等缺陷。密封膠選用中性耐候密封膠。

8、打膠和圓角裝飾要選派技術高、責任心強的人員。

1.3.8.潔凈工程風口和燈具安裝：

1.吊頂、隔墻安裝調整后，可安裝高效送風口的靜壓箱、回排風口和燈具。要根據房間形狀和風口數量定位好風口后，再定出燈具的安裝位置。燈具的安裝位置應以風口位置為參照， 排布整齊、美觀。

2、高效送風靜壓箱吊裝前應先清潔，檢查油漆涂層或鍍鋅層的完整性，油漆涂層或鍍鋅層有破損的應去銹去油后，涂兩遍環氧樹脂，干燥后再用。

3、吊頂上安裝孔開孔位置正確，形狀方正，尺寸符合要求。高效送風靜壓箱吊裝前，先用 長鍍鋅螺栓螺母固定在吊頂上。然后用吊桿和花籃螺絲將送縫靜壓箱吊牢，調整花籃螺絲時，松緊度要適宜，不得影響到吊頂?shù)钠矫娑取?/span>

4、高效送風靜壓箱安裝好后，徹底清潔，用皺 紋膠和塑料膜密封。高效送風靜壓箱與彩板接縫應打膠，保證房間的氣密性。

5、回、排風口安裝孔周圍應鑲槽鋁，并收口。固定風口螺絲釘?shù)奈恢煤头较蛞阌诓鹦叮?螺絲要用不銹鋼材質。

6、回、排風口安裝時注意保護阻尼層，不得損傷，如發現有大于10㎜的裂口或孔洞，應及 時更換。

7、回排風開孔位置和尺寸要嚴格按設計圖紙，確實要改動的，應通知項目經理，知會業主、設計單位協商，經過重新設計后更改。

1.3.9.過濾器安裝：

1.初、中效過濾器應做支撐，支撐采用不易腐蝕的材料制作。安裝螺絲采用不銹鋼材質。

2.潔凈工程高效過濾器的安裝：

①高效過濾器安裝前要進行檢漏，如果是新出廠的則可以免檢。

②高效過濾器應在潔凈室及凈化空調系統進行全面清掃和系統連續試車12小時以上后，再在現場拆包和安裝。

③高效過濾器安裝前需進行外觀檢查。目測是否有變形、脫落、斷裂、孔洞等破損現象。

④目測合格后立即安裝。要嚴格按銘牌標示的氣流方向安裝，不能裝反。應輕拿輕放，小心緊固螺絲，防止將濾芯弄壞而影響效果。若有損壞，應用中性密封膠補好干透后安裝。

⑤高效過濾器安裝完畢，要進行安裝確認。塵埃粒子計數器的采樣器距離高效過濾器與靜壓箱間的空隙15~25㎜，以每秒20~40㎜的速度移動，大于0.5㎜的粒子在規范要求的范圍內且沒有數量突變，安裝即為合格，否則要重新安裝。

3、潔凈工程風機箱制作：

①風機箱應根據風機外形尺寸、初中效過濾器的規格及現場位置確定外形尺寸。

②風機功率大于3kw或者風量超過4000m3/h，需要加裝減震器。

③風機箱內壁的每一 條縫都必須用中性耐候密封膠密封。

④風機進風段的檢修門應向外開啟，出風段的檢修門應向里開啟。

⑤風機安裝箱必須牢 固可靠，位置合理，不影響其他操作進行。

⑥制作風機箱選用的材料必須具有防腐性能或采取有效的防腐措施。壓緊初、中效過濾器的螺絲采用不銹鋼材質； 壓緊框用不易腐蝕的材料制作， 制作時防腐層破壞的地方涂防銹漆 兩遍、銀油一遍。

4、潔凈工程凈化專用設備安裝

①凈化專用小設備如傳遞窗、壓差計等安裝時，開孔尺寸應合適，間隙均勻，水平度和垂直度符合要求。傳遞窗安裝后，四周必須加以圓角裝飾。設備與彩板接縫必須用中性耐候密 封膠密封。

②壓差計要暗裝，溫度計要明裝。其他設備根據需要確定。其他如生產設備需要在圍護上 或穿過圍護安裝時，開孔尺寸應準確，規則的舉行孔用槽鋁封邊，四角以45度角相接。含有圓弧等不規則形狀的，要外協加工不銹鋼裝飾圈封邊。與彩板按觸部位應均勻打中性耐候 密封膠。

③所有要穿越彩板的設備安裝時，要考慮并預留設備的操作和維修空間。

山東愛德凈化工程股份有限公司是以潔凈手術部凈化、潔凈手術室裝修、ICU病房施工、新生兒NICU施工、CCU病房、醫院檢驗科、中心供應室裝修、層流病房施工、靜脈配置中心為核心的醫療專業工程整體方案供應商。醫療專業工程整體方案是以客戶的需求為中心，為客戶提供醫療專業工程咨詢、規劃設計、生產制造、施工安裝、維護保養等專業化、系統化、一體化解決方案。公司是國內主要的醫療專業工程整體方案供應商之一，堅持“客戶至上，服務為先”的服務原則，秉承“誠信為本，合作共贏”經營理念，為醫院提供現代化整體醫療工程服務，打造安全、潔凈、智能的生命支持工程，提供安全、先進、可靠的生命支持系統。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

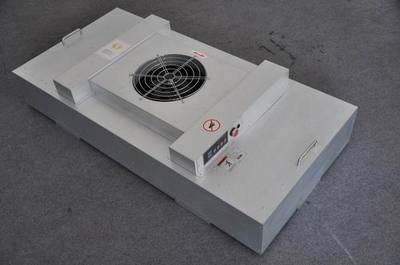

摘 要：本文介紹了潔凈室FFU控制的幾種方式，并列舉了其優缺點及采用交流電機的智能化FFU控制系統的功能特點。

  1.引言

  隨著經濟的發展和人們生活水平的提高，人們對產品質量的要求也越來越高。而生產技術和生產環境決定了產品質量，這就迫使廠家追求更好的生產技術和更高的生產環境。特別是電子、制藥、食品、生物工程、醫療、實驗室等領域?qū)ιa(chǎn)環境有著苛刻的要求，它綜合了工藝、建筑、裝飾、給排水、空氣凈化、暖通、空調、自動控制等多方面的技術。衡量這些行業生產環境質量的主要技術指標有溫度、濕度、潔凈度、風量、室內正壓等。

  因此，對生產環境的各個技術指標進行合理的控制，以滿足特殊生產工藝的要求，成為了現在潔凈工程的研究熱點之一。FFU作為一種凈化設備，目前在各種潔凈工程中得到廣泛應用。FFU的全稱叫Fan Filter Unit“風機過濾單元”，也就是風機和過濾器連接在一起，能自己提供動力的潔凈設備，早在二十世紀六十年代，世界上第一個層流潔凈室的建立就已經開始出現FFU的應用了。

潔凈室FFU設計方案

  2.FFU控制方式現狀

  目前FFU一般采用單相多速交流電機、三相多速交流電機和直流電機。電機的供電電壓大致有110V、220V、270V、380V四種。其控制方式主要分為以下幾種：1、多檔開關控制；2、連續速度調節控制；3、計算機控制；4、遙控控制；

  下面對以上四種控制方式做一簡單分析與比較：

  2.1多檔開關控制

  多檔開關控制系統只包括FFU自帶的一個調速開關和一個電源開關。由于控制元件為FFU自帶，分布在潔凈室吊頂內的各個位置，工作人員必須在現場通過撥擋開關來調節FFU，控制起來極不方便，而且FFU的風速可調范圍有限，僅限于幾檔。我們曾經做過一個項目，為了克服FFU控制操作不方便的因素，經過電氣線路的設計，把所有FFU的多檔開關集中起來，放到地面上一個柜子內，實現集中操作，但無論是從外觀還是功能上都存在其局限性。采用多檔開關控制方式優點是控制簡單、成本低，但存在許多缺陷：比如：能耗大、不能平滑調速、沒有反饋信號、不能實現靈活的組群控制等。

  2.2連續速度調節控制

  連續速度調節控制與多檔開關控制方式相比，多了一個連續速度調節器，使FFU風機轉速連續可調，但同時也犧牲了電機效率，使其能耗比多檔開關控制方式還要高。

  2.3計算機控制

  計算機控制方式一般采用直流電機，與前面兩種方式相比，計算機控制方式具有以下先進的功能：1、采用集散型控制方式，能夠很方便的實現FFU的集中監測和控制。2、可方便的實現FFU的單臺、多臺及分區控制。3、智能化控制系統具有節能功能。4、可采用可選的遙控方式進行監測和控制。5、控制系統預留通信接口，可與上位機或網絡進行通訊，從而實現遠程通信和管理功能。

  控制直流電機的突出優點在于：容易控制、調速范圍較寬。但該控制方式也有一些致命的缺陷：1、由于潔凈廠房不允許FFU電機帶有電刷，因此，F(xiàn)FU的電機均采用無刷直流電動機，換相問題則由電子換相器解決，而電子換相器的壽命短使整控制系統的使用壽命也大大降低。2、整套系統造價昂貴。3、后期維護費用高。

  2.4遙控控制方式

  遙控控制方式作為計算機控制方式的一種補充，可使用遙控器對每臺FFU進行控制，與計算機控制方式相輔相成。

  綜上所述：前兩種控制方式能耗高、控制不方便；后兩種控制方式壽命短、成本高。那有沒有一種控制方式既能做到能耗低、控制方便，又能保證使用壽命、成本不高呢？那就是采用交流電機的計算機控制方式。

  交流電動機同直流電動機相比較，具有結構簡單、體積小、制造方便、運行可靠、價格低謙等一系列的優點，由于其不存在換相問題，其使用壽命遠遠超過直流電機。長期以來由于其調速性能很差，因此，調速方式一直被直流調速方式所占領。但隨著新型電力電子器件與大規模集成電路的出現和發展，以及新的控制理論不斷的出現及應用，交流控制方式也逐漸發展起來，并將最終取代直流調速系統。

  在FFU交流控制方式中，又主要分為兩種控制方式：調壓控制方式和變頻控制方式。所謂調壓控制方式，就是通過直接改變電動機定子電壓的大小來調整電動機的轉速。調壓方式的缺點是：調速時的效率較低，低速時，電機發熱嚴重、調速范圍較窄等。但是，調壓方式對于FFU風機負載來說，其缺陷不是很明顯，并且在目前的情況下還有一些優點：1、調速方案成熟，調速系統穩定，能夠保證長時間無故障連續運行。2、操作簡便，控制系統造價低。3、由于FFU風機負載很輕，在低速時，電機發熱不是很嚴重。4、調壓方式特別適合于風機負載，由于FFU風機負責曲線為獨特的阻尼曲線，因此，調速范圍可以做到很寬。因此，在今后的一段時期內，調壓方式還將是一種主要的調速方式。

  變頻控制方式就是通過改變電源頻率f的方式來調速電動機的轉速，同時，按一定比例調整整電動機的輸入電壓。變頻控制方式具有優異的性能，調速范圍大，平滑性較高，調速效率高等。變頻一般采用較先進的SPWM控制方式，并采用單片機生成SPWM波形。SPWM變頻方式同其它變頻方式相比具有以下特點：1）結構簡單，控制方便；2）輸入功率因數高；3）系統動態響應快；4）輸出諧波少。在目前的情況下，與調壓方式相比，變頻方式也有一些缺點，這主要體現在以下兩個方面：

  1、變頻方式造價比較高。為了使變頻器的輸出諧波盡可能的減少，逆變器的功率開關器件的開關頻率要盡可能的高。因此，一般采用GTR、GTO、PMOSFET作為開關器件。上述這些器件本身造價較高。因此，變頻控制方式整體造價也比較高。

  2、使用壽命不如調壓方式長。由于異步電動機屬于感性負載，功率因數不會等于1.0，故在中間直流環節與電動機之間總存在無功功率的交換。由于逆變器中的電力電子開關無法儲能，所以無功能量只能靠直流環節中的儲能元件（電容器）來緩沖。電容器的壽命大大限制了變頻器的使用壽命。即使是最先進的變頻器廠商，其變頻器壽命也受此限制。

  隨著半導體技術的不斷發展，可以預料，一些簡單可靠、性能優異、價格便宜的變頻調速系統將不斷出現，異步電動機的變頻調速方法的應用將日見廣泛，并將最終取代直流調速方式和調壓調速方式。

  3.FFU智能化控制系統

  目前，在FFU的應用領域內，其控制系統的應用率還是比較低的，而且在國際市場上流行的FFU智能化控制系統中，一般只針對配備無刷直流電機的FFU。特別是在全球能源越趨緊張的今天，控制系統的節能效益越來越被人所重視。每個潔凈室根據產品的生產工藝，決定相應的風速，同時又不得不考慮能耗問題。而一般的控制系統所能調節的風速范圍有限，不能根據具體的要求提供精確的風速，特別是在8小時之外的休息時間，仍然保持較高的風速，這無疑帶來了能源上的巨大浪費。針對這種現狀，最近推出了能夠數字化調節風速的HH-F系列FFU智能化控制系統。該系統操作簡單，界面友好，特別是可根據潔凈室的具體風速要求（例如0.37m/s,0.28m/s），數字化設定。

  HH-F系列FFU控制系統是一套集散型控制系統，能夠方便的實現現場分散控制和集中統一管理功能。可靈活控制潔凈室每臺風機的起停和風速，該控制系統利用中繼器技術，解決了485驅動能力有限的問題，可控制無限臺風機。本控制系統包括以下四部分內容：1、現場智能控制器；2、有線集中控制方式；3、遙控控制方式；4、系統綜合功能。

  3.1現場智能控制模塊

  現場智能控制模塊以單片機為核心處理器來實現控制功能。一臺智能模塊控制一臺FFU?，F(xiàn)場智能控制模塊分為調壓模塊和變頻模塊，兩種智能控制模塊能夠?qū)崿F(xiàn)以下控制功能：

  1）智能模塊具有很強的開放性，通過可選的手操器（可插拔式）可實現現場控制：通過預留的RS485接口可實現遠程集中控制和故障診斷與設定：通過可選的遙控組件（可插拔式）可實現遙控控制。

  2）通過可插拔的手操器能夠?qū)崿F(xiàn)FFU的啟停和準確的無級調速，能夠顯示FFU出口風速值。

  3）該智能模塊使FFU具有節能功能。

  4）具有過載和短路保護功能：過載時，提示報警單元報警；短路時，提示報警單元報警并自動切斷FFU電源。

  3.2有線控制方式

  有線控制方式為可選控制方式，它通過現場智能模塊預留的RS485接口來實現。為了滿足不同用戶的需求我們采用控制盤和觸摸屏兩種控制方式，控制盤操作簡便，但顯示不太直觀，實現功能有限；觸摸屏成本操作方便，顯示畫面豐富，功能強大。觸摸屏控制方式主要由以下三部分組成：1）中央控制單元；2）人機界面單元；3）報警控制單元。

  1）中央控制單元，采用PLC控制器。能夠?qū)崿F(xiàn)以下控制功能：1、與現場智能控制模塊采用RS485總線制聯結方式，對采集到的現場數據進行分析、處理；實現對現場設備的控制功能。從而實現對現場所有FFU的集中監測和控制。2、與報警控制單元進行通訊。3、與人機界面單元進行通訊。

  2）人機界面單元，采用觸摸屏實現遠距離對FFU的監控和調節。能夠?qū)崿F(xiàn)以下控制功能：1、能夠方便的實現FFU的單臺、多臺及分區控制。也就是說，能夠同時控制任意臺數的FFU。2、能夠?qū)崿F(xiàn)任意臺數FFU的啟停和調速功能，調速功能能夠?qū)崿F(xiàn)數字化，即直接輸入預期的風速值（如：0.25、0.31等），以達到調速的目的。3、能夠?qū)θ我庖慌_FFU的風速值進行監測。4、當有故障FFU報警時，能實時的顯示故障FFU。

  3）報警控制單元，采用聲光報警裝置，通過與中央處理單元的通訊，當有任何一臺或多臺FFU發生故障時，該控制單元實時發出聲光報警，并與人機界面單元進行配合，迅速確定故障FFU，確保監控人員及時處理故障。

  控制盤控制方式：根據實際系統的需要，中繼器有相應數量的485通訊插座，每個插座對應一組FFU控制器。通過控制盤可對每個控制器進行控制?？刂乒δ苋缦拢?）對整個潔凈室某一組風機起停進行控制，可對某一組風機的風速進行統一設置。2）對整個潔凈室的某一臺風機起停進行控制，可對某一臺風機的風速進行設置。3）可對某一組風機數量進行設置。（系統規定每組風機數量最多位16臺）。4）對整個潔凈室的某一臺風機運行狀態進行查詢，如風機的起停狀態，風機的運行風速。5）短路保護功能：當發生短路時，能夠自動切斷FFU的電源以保護設備。

  3.3遙控控制方式

  遙控控制方式為可選控制方式。它通過現場智能模塊預留接口，通過可插拔的通訊模塊來實現遙控控制方式。具體功能由手操器實現，采用一對多的控制方式進行控制。手操器能實現以下控制功能：1）能夠方便的實現每臺FFU的啟停和調速功能。調速功能能夠?qū)崿F(xiàn)數字化，即直接輸入預期的風速值，以達到調速的目的2）能夠?qū)γ恳慌_FFU的風速值進行監測。

  3.4系統綜合功能

  控制系統還能夠?qū)崿F(xiàn)如下功能：1）交流調壓方式控制系統能夠保證正常使用條件下長時間無故障連續運行，正常使用條件下能保證8萬小時以上。2）整套控制系統布局合理、接線簡單。3）在滿足潔凈要求的前提下，可根據實際情況設定風速轉速，最大限度降低風機功耗，達到節能目的。4）對風機轉速進行時序控制，在非工作時間內，自動降低風機轉速維持室內潔凈要求，達到節能目的。

  4.結論：綜上所述，不難看出隨著高科技產業的飛速發展，大規模應用FFU的潔凈室也將越來越多。潔凈室中FFU的集中控制也將是設計人員和業主們必須關注的問題。

潔凈室是一門專業性、綜合性要求高、難度大的工程，設計和施工復雜，技術風險大，因此，它對潔凈室公司提出了極高的專業性和技術性要求，需潔凈室工程公司具備很高的技術適應性與靈活性。需要潔凈室工程公司具有豐富的設計、制造、安裝、綜合調試、售后維護經驗的工程隊伍，嚴保潔凈室工程質量。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

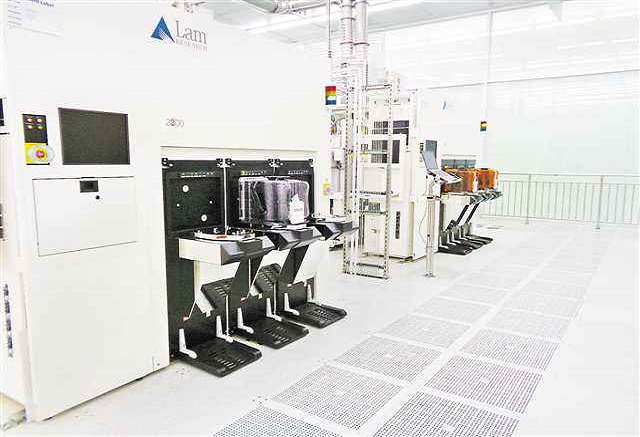

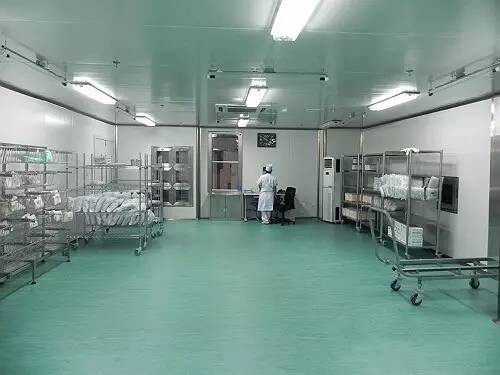

光學微電子凈化工程定義為將一定空間范圍內空氣中的微塵粒子、有害空氣、細菌等污染物排除，并將室內溫濕度、潔凈度、室內壓力、氣流速度與氣流分布、噪音震動及照明、靜電控制在某一需求范圍內，而所給于特別設計的密閉空間。

 光學微電子凈化工程亦名無塵室或清凈室，已是半導體、精密制造、液晶制造、光學制造、線路板制造和生物化學、醫藥、食品制造等行業不可或缺的重要設施。近幾年來，由于技術創新發展，對于產品的高精密度化、細小型化的需求更為迫切。如超大型積體電路的研究制造，已成為世界各國在科技發展上極為重視的項。

光學微電子凈化工程一般包括:

1. 潔凈生產區

2.潔凈輔助間(包括人員凈化用房、物料凈化用室和部分生活用室等)

3.管理區(包括辦公、值班、管理和休息)

4.設備區(包括凈化空調系統應用、電氣用房、高純水和高純氣用房、冷熱設備用房)

潔凈車間所需材料

1. 凈化廠房墻、頂板材一般多采用50mm厚的夾芯彩鋼板制造，其特點為美觀、剛性強。圓弧墻 角、門、窗框等一般采用專用氧化鋁制造。

2.地面可采用環氧自流坪地坪或高級耐磨塑料地板，有防靜電要求的，可選用防靜電型。

3.送回風管道用熱渡鋅板制成，貼凈化保溫效果好的阻燃型PF發泡塑膠板。

4.高效送風口用不銹鋼框架，美觀清潔，沖孔網板用烤漆鋁板，不生銹不粘塵，宜清潔。

光學微電子凈化工程解決方案:

組合式空氣處理機組+冷水機組+高效送風口。

組合式空氣處理機組里含有各種功能段，如混合段、初效過濾段、表冷段、二次回風段(或中間段)、加熱段、加濕段、中效過濾段、風機段等。其冷源由冷水機組提供。

優點:

A.空氣處理效果好，因空氣經過集中處理，在送風過程中被污染程度較低。送風的溫度、濕度的控制比較精確;

B.比較適用于有集中冷源的或是較大的廠房;

C.空調冷熱源可與廠房普通空調系統合用或獨立冷熱源;

D.維修頻率較低;

E.車間的噪音低。

山東愛德凈化工程股份有限公司作為國內較具實力的凈化工程公司，有專門項目部負責食品車間凈化、化妝品車間凈化、印刷包裝車間凈化、光學微電子無塵車間凈化的設計、生產、安裝和調試。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質；擁有一支經驗豐富的工程技術研發團隊；憑借多年來在凈化領域的專業積累，并結合國內多家工程施工管理實踐，為國內客戶提供全面優質整體凈化系統技術支持。如果您想了解更多關于車間凈化施工的信息，歡迎和項目部工程人員進行詳細溝通。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

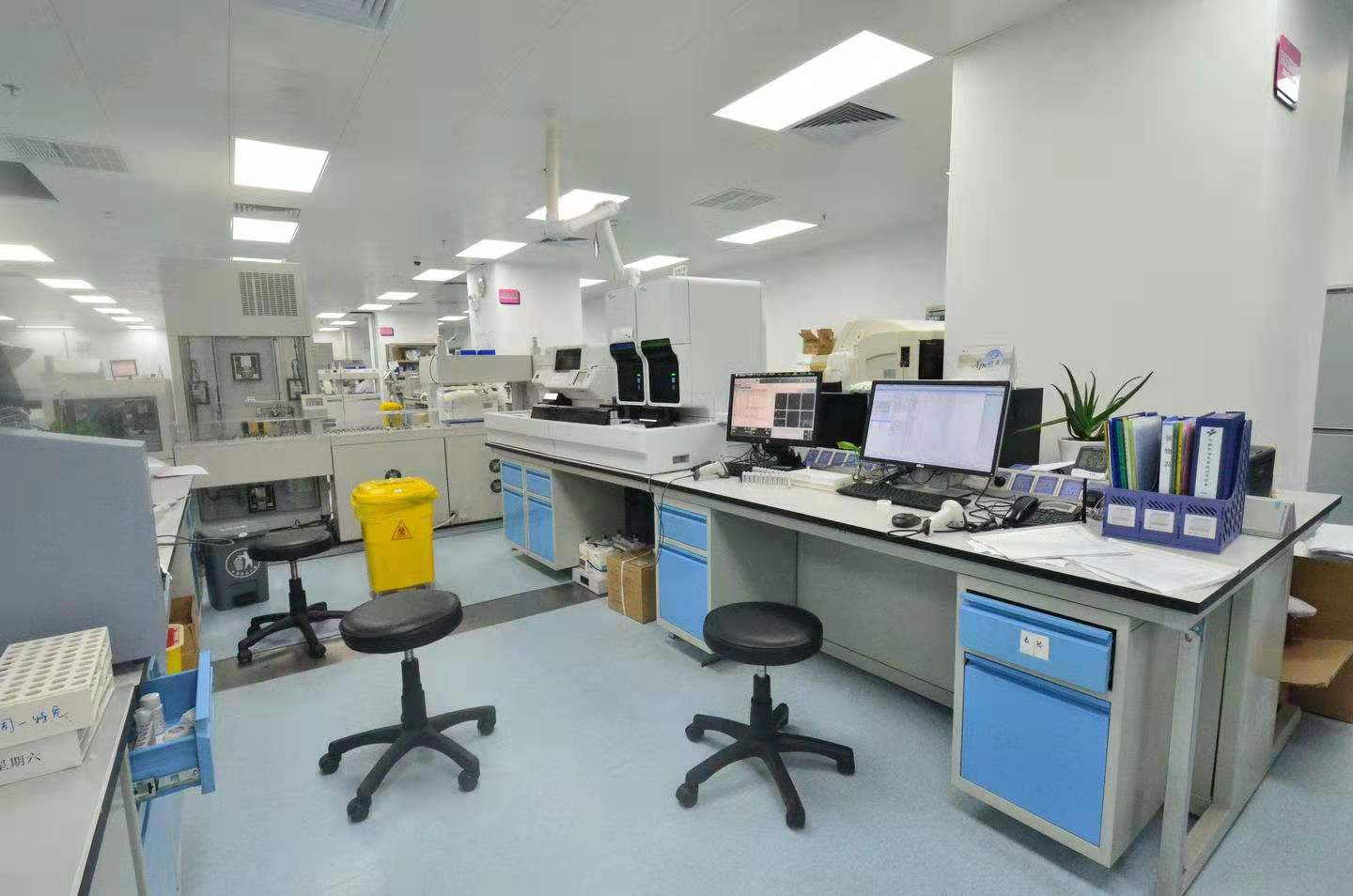

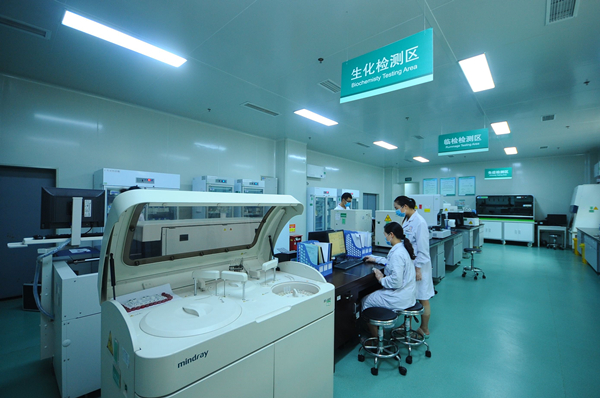

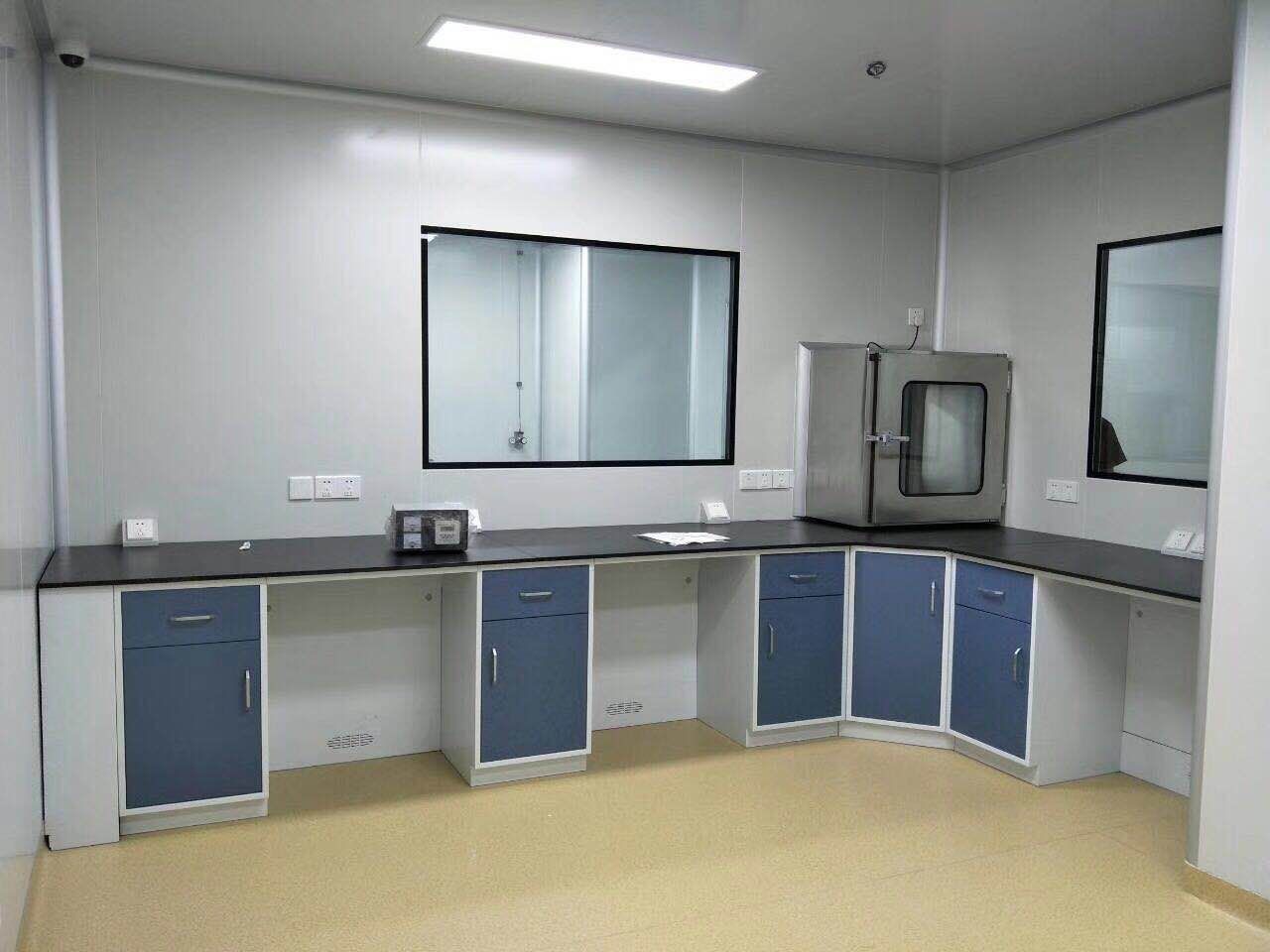

醫院病理科實驗室設計布局要求及規劃方案

近年來很多縣級醫院都在成立病理科，以滿足臨床診斷的需要。病理科主要任務是在醫療過程中承擔病理診斷工作，包括通過活體組織檢查、脫落和細針穿刺細胞學檢查以及尸體剖檢，為臨床提供明確的病理診斷，確定疾病的性質，查明死亡原因。隨著醫療體制的不斷完善，建立病理科勢在必行，但是如何能建設一個標準、合格的病理科?以下就給講解下:

一、實驗室設計的主要目的

1、為臨床醫學的診斷提供更科學的依據，為臨床醫學的發展提供更明確的方向。

2、根據病理實驗室中、長遠規劃，合格的分配實驗室空間，為臨床醫學更好的服務。

二、實驗室設計的規模及范圍

1、全面貫徹在經濟可能條件下注意科學實用的設計方針，達到實驗室高質量、高實用，并為實驗室工作人員科學、舒適的工作環境。

2、滿足各項設計規范前提下，考慮實驗室科學性、實用性及美觀性。

3、綜合考慮周圍環境及地形條件。

4、充分考慮實驗室的生物安全設計，保證實驗室的工作環境不受外界環境的影響，也保證實驗室的污染(水污染、空氣污染)不會影響外部的環境。

病理實驗室設計需要根據醫院實際狀況進行。一般來說，剛開始成立的病理室，病理切片量不大，人員1-2人，辦公和診斷合并在一起，實驗室單獨一間，面積在30-50平米即可，條件好的醫院，當然可以把面積擴展到100平米。

三、病理室總平面設計

◆病理實驗室平面設計總說明

病理實驗室平面布局設計常規布局:實驗區設立標本接收室、標本存儲室、取材脫水室、包埋切片及冰凍切片室、染色制片室、細胞學及TCT室、免疫化及特染室各一間。辦公區設立綜合閱片及辦公室、文檔資料室、玻璃檔案室、主任辦公室各一間。實驗室輔助用房設立男女更衣衛生間各一間、藥品倉庫室一間。

◆病理實驗室平面設計理念

①確定合理實驗流程:要求該流程對病理診斷、分析最有利，對實驗室人員安全操作起保護作用

②確定實驗室設備及實驗臺、柜、通風柜及通風設備:確定各個不同的功能室儀器設備的擺放和定制實驗室專用家具。

③確定實驗區與辦公區以及輔助功能室:確定重污染實驗區與輕污染實驗區，可以確定各功能區域合理污染程度。同時在重污染區我們要設計合理的通風設備加以保護，以防止污染在不同的功能區域間滲透擴散，保障實驗操作人員的安全。具體要注意以下幾點:

A.實驗室的設計要參照《綜合醫院建筑設計規范》;

B.實驗室安全設計要遵循《ISO15190:2003(E)2003.10.15第1版醫學實驗室--安全要求》

C.確定不同功能區域的污染嚴重程度，合理規劃流程;

D.確定人員流動的線路、及人員活動的密集程度，嚴格執行人員流動最小化，盡量采用大空間設計，以減少人員在公共區域的活動,并要求標本傳遞線路最短;

E.確定潛在污染外溢的防護措施;

F.確定實驗室“三廢”排放需滿足標準;

G.確定實驗室通信、消防設施齊全和實驗室自我保護功能、必要的檢測、顯示、報警功能;

◆病理科實驗室建筑設計的主要依據:

《綜合醫院建筑設計規范》

《科學實驗室建筑設計規范》(JGJ91-93)

《實驗室生物安全通用要求》 (GB 19489-2004)

《醫學實驗室質量和能力特殊要求》(ISO-15189)

《第1版醫學實驗室--安全要求》(ISO-15190)

《病理科建設與管理指南(試行)》衛辦醫政發〔2009〕31號

四、病理科實驗功能區域主要組成

針對病理實驗室主要用途、基本性能指標等特點，確定合理功能區域劃分，同時實驗室功能區域劃分應滿足有足夠空間放置實驗臺、通風柜普通工作臺及其基本的設備如試劑冷藏柜、冰凍切片機、離心機等儀器的要求。一般情況下，把病理實驗室區域劃分為:

◆標本接收室

◆標本儲存室

◆取材脫水室

◆包埋切片及冰凍切片室

◆染色制片室

◆細胞學及TCT室

◆免疫及特染室

◆綜合閱片及辦公室

◆文檔資料室

◆玻蠟檔案室

◆主任辦公室

山東愛德凈化工程股份有限公司成立于2010年08月，十年致力于醫院特殊科室建設，是潔凈手術部凈化、潔凈手術室裝修、ICU病房施工、新生兒NICU施工、CCU病房、醫院檢驗科、中心供應室裝修、層流病房施工、靜脈配置中心設計施工的專業化企業。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質；擁有一支經驗豐富的工程技術研發團隊；憑借多年來在凈化領域的專業積累，并結合國內多家工程施工管理實踐，為國內客戶提供全面優質整體凈化系統技術支持。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

潔凈室通風與空調工程施工如何進行防腐與絕熱設計，愛德凈化帶您具體了解一下：

10.1一般規定

１０．1．１潔凈室風管與部件及空調設備絕熱工程施工應在風管系統嚴密性檢驗合格后進行。

說明：10.1.1本條文規定了風管與部件及空調設備絕熱工程施工的前提條件，是在風管系統嚴密性檢驗合格后才能進行。風管系統的嚴密性檢驗，是指對風管系統所進行的漏光檢測或漏風量測定。

１０．1．２潔凈室空調工程的制冷系統管道，包括制冷劑和空調水系統絕熱工程的施工，應在管路系統強度與嚴密性檢驗合格和防腐處理結束后進行。

說明：10.1.2本條文是對空調制冷劑管道和空調水系統管道的絕熱施工條件的規定。管道的絕熱施工是管道安裝工程的后道工序，只有當前道工序完成，并被驗證合格后才能進行。

１０．1．３普通薄鋼板在制作風管前，宜預涂防銹漆一遍。

說明：10.1.3普通薄鋼板風管防腐處理，可采取兩種方法，即先加工成型后刷防腐漆和先刷防腐漆后再加工成型。兩者相比，后者的施工工效高，并對咬口縫和法蘭鉚接處的防腐效果要好得多。為了提高風管得防腐性能，保障工程質量，故作此規定。

１０．1．４支、吊架的防腐處理應與風管或管道相一致，其明裝部分必須涂面漆。

說明：10.1.4在一般得情況下，支、吊架與風管或管道同為黑色金屬材料，并處于同一環境。因此，它們的防腐處理理應與風管或管道相一致。而在有些含有酸、堿或其他腐蝕性其他的建筑廠房。風管或管道采用聚氯乙烯、玻璃鋼或不銹鋼板（管）時，則支、吊架的防腐處理應與風管、管道的抗腐蝕性能相同或按設計的規定執行。

油漆可分為底漆和面漆。底漆以附著和防銹蝕的性能為主，面漆以保護底漆、增加抗老化性能和調節表面色澤為主。非隱蔽明裝部分的支、吊架，如不刷面漆會使防腐底漆很快老化失效，且不美觀。

１０．1．５油漆施工時，應采取防火、防凍、防雨等措施，并不應在低溫或潮濕環境下作業。明裝部分的最后一遍色漆，宜在安裝完畢后進行。

說明：10.1.5油漆施工時，應采用防火、防凍、防雨等措施，這是一般油漆工程施工必須做到的基本要求。但是有些操作人員并不重視這方面的工作，不但會影響油漆質量，還可能引發火災事故。另外，大部分的油漆在低溫時（通常在5℃以下）黏度增大，噴漆不易進行，造成厚薄不勻，不易干燥等缺陷，影響防腐效果。如果在潮濕的環境下（一般指相對濕度大于85%）進行防腐施工，由于金屬表面聚集了一定量的水汽，易使涂膜附著能力降低和產生氣孔等，故作此規定。

１０.2主控項目

10．2．1風管和管道的絕熱，應采用1風管和管道的絕熱，應采用不燃或難燃材料，其材質、密度、規格與厚度應符合設計要求。如采用難燃材料時，應對其難燃性進行檢查，合格后方可使用。

檢查數量：按批隨機抽查１個。

檢查方法：觀察檢查、檢查材料合格證，并做點燃試驗。

說明：10.2.1本條文規定了空調工程系統風管和管道使用的絕熱材料，必須是不燃或難燃材料，不得為可燃材料。從防火的角度出發，絕熱材料應盡量采用不燃的材料。但是，從絕熱的使用效果、性能等諸條件來對比，難燃材料還有其相對的長處，在工程中還占有一定的比例。難燃材料一般用易燃材料作基材，采用添加阻燃劑或浸涂阻燃材料而制成。它們的外型與易燃材料差異不大，很易混淆。無論是國內、還是國外，都發生過空調工程中絕熱材料被引燃后造成惡果。為此，條文明確規定，當工程絕熱材料為難燃材料時，必須對其難燃性能進行驗證，合格后方準使用。

１０．2．２防腐涂料和油漆，必須是在有效保質期限內的合格產品。

檢查數量：按批檢查。

檢查方法：觀察、檢查材料合格證。

說明：10.2.2防腐涂料和油漆都有一定的有效期，超過期限后，其性能會發生很大的變化。潔凈室施工空調設備工程中當然不得使用過期的和不合格的產品。

１０．2．３在下列場合必須使用不燃絕熱材料：

１、電加熱器前后800mm的風管和絕熱層；

２、穿越防火隔墻兩側2m范圍內風管、管道和絕熱層。

檢查數量：全數檢查。

檢查方法：觀察、檢查材料合格證與做點燃試驗。

說明：10.2.3本條文規定了電加熱器前后800mm和防火墻兩側2m范圍內風管的絕熱材料，必須為不燃材料。這主要是為了防止電加熱器可能引起絕熱材料的自燃和杜絕鄰室火災通過風管或管道絕熱材料傳遞的通道。

１０．2．４輸送介質溫度低于周圍空氣露點溫度的管道，當采用非閉孔性絕熱材料時，隔汽層（防潮層）必須完整，且封閉良好。

檢查數量：按數量抽查１０％，且不得少于５段。

檢查方法：觀察檢查。

說明：10.2.4本條文規定了空調冷媒水系統的管道，當采用通孔性的絕熱材料時，隔汽層（防潮層）必須完整、密封。通孔性絕熱材料由疏松的纖維材料和空氣層組成，空氣時熱的不良導體，兩者結合構成了良好的絕熱性能。這個性能的前提條件是要求空氣層為靜止的或流動非常緩慢。所以，使用通孔性絕熱材料作為絕熱材料時，外表面必須加設隔汽層（防潮層），且隔汽層應完整，并封閉良好。當使用于輸送介質溫度低于周圍空氣露點溫度的管道時，隔汽層的開口之處與絕熱材料內層的空氣產生對流，空氣中的水蒸汽遇到過冷的管道將被凝結、析出。凝結水的產生將進一步降低材料的熱阻，加速空氣的對流，隨著時間的推遲最終導致絕熱層失效。

１０．2．５位于潔凈室內的風管及管道的絕熱，不應采用易產塵的材料（如玻璃纖維、短纖維礦棉等）。

檢查數量：全數檢查。

檢查方法：觀察檢查。

說明：10.2.5潔凈室控制的主要對象就是空氣中的浮塵數量，室內風管與管道的絕熱材料如采用易產生塵的材料（如玻璃纖維、短纖維礦棉等），顯然對潔凈室的潔凈度達標不利。故條文規定不應采用易產塵的材料。

１０.3一般項目

１０．3．１噴、涂油漆的漆膜，應均勻、無堆積、皺紋、氣泡、摻雜、混色與漏涂等缺陷。

檢查數量：按面積檢查10%

檢查方法：觀察檢查。

說明：10.3.1本條文僅對空調工程油漆施工質量的基本質量 要求作出了規定。

１０．3．２各類空調設備、部件的油漆噴、涂，不得遮蓋銘牌標志和影響部件的功能使用。

檢查數量：按數量檢查10%，且不得少于2個。

檢查方法：觀察檢查。

說明：10.3.2空調工程施工中，一些空調設備或風管與管道的部件，需要進行油漆修補或重新涂刷。在操作中不注意對設備標志的保護與對風口等的轉動軸、葉片活動面的防護，會造成標志無法辨認或葉片粘連影響正常使用等問題。故本條文作出了規定。

１０．3．３風管系統部件的絕熱，不得影響其操作功能。

檢查數量：按數量檢查10%，且不得少于2個。

檢查方法：觀察檢查。

說明：10.3.3本條文僅對風管部件絕熱施工的基本質量要求作出了規定。

１０．3．４絕熱材料層應密實，無裂縫、空隙等缺陷。表面應平整，應采用卷材或板材時，允許偏差為5mm；采用涂抹或其他方式時，允許偏差為10mm。防潮層（包括絕熱層的端部）應完整，且封閉良好；其搭連縫應順?biāo)?

檢查數量：管道按軸線長度抽查10%；部件、閥門抽查10%，且不得少于2個。

檢查方法：觀察檢查、用鋼絲刺入保溫層、尺量。

說明：10.3.4本條文僅對空調工程中絕熱層施工的拼接和厚度控制的基本質量要求作出了規定。

１０．3．５風管絕熱層采用粘結方法固定時，施工應符合下列規定：

1、粘結劑的性能應符合使用溫度和環境衛生的要求，并與絕熱材料相匹配；

2、粘結材料宜均勻地涂在風管、部件或設備的外表面上，絕熱材料與風管、部件及設備表面應緊密貼合，無空隙；

3、絕熱層縱、橫向的連縫，應錯開；

4、絕熱層粘貼后，如進行包扎或捆扎，包扎的搭連處應均勻、貼緊；捆扎的應松緊適度，不得損壞絕熱層。

檢查數量：按數量抽查10%

檢查方法：觀察檢查和檢查材料合格證。

說明：10.3.5本條文僅對空調工程的絕熱，采用粘接方法固定施工時，為控制其基本質量作出了規定。當前，通風與空調工程絕熱施工中可使用的粘接材料品種繁多，他們的理化性能各不相同。因此，我們規定粘接劑的選擇，必須符合環境衛生的要求，并與絕熱材料相匹配，不應發生熔蝕、產生毒氣體等不良現象。對于采用粘接的部分絕熱材料，隨著時間的推移，有可能發生分層、脫膠等現象。為了提高其使用的質量和壽命，可采用打包捆扎或包扎。捆扎的應松緊適度，不得損壞絕熱層；包扎的搭接處應均勻、貼緊。

１０．3．６、風管絕熱層采用保溫釘連接固定時，應符合下列規定：

1、保溫釘與風管、部件及設備表面的連接，可采用粘接或焊接，結合應牢固，不得脫落；焊接后應保持風管的平整，并不應影響鍍鋅鋼板的防腐性能；

2、矩形風管或設備保溫釘?shù)姆植紤?yīng)均勻，其數量底面每平方米不應少于16個，側面不應少于10個，頂面不應少于8個。首行保溫釘至保溫材料邊沿的距離應小于120mm；

3、風管法蘭部位的絕熱層的厚度，不應低于風管絕熱層的0.8倍；

4、有防潮隔汽層絕熱材料的拼縫處，應用粘膠帶封嚴。粘膠帶的寬度不應小于50mm。粘膠帶應牢固地粘貼在防潮面層上，不得有脹裂和脫落。

檢查數量：按數量抽查１０％，且不得少于５處。

檢查方法：觀察檢查。

說明：10.3.6本條文僅對空調風管絕熱層采用保溫釘進行固定連接施工的基本質量要求作出了規定。采用保溫釘固定絕熱層的施工方法，其釘?shù)墓潭O為關鍵。在工程中保溫釘脫落的現象時有發生。保溫釘不牢固的主要原因，有粘接劑選擇不當、粘接處不清潔（有油污、灰塵或水汽等），粘接劑過期失效或粘接后未完全固化等。因此，條文強調粘接應牢固，不得脫落。

如果保溫釘?shù)倪B接采用焊接固定的方法，則要求固定牢固，能在數千克的拉力下不脫落。同時，應在保溫釘焊接后，仍保持風管的平整。當保溫釘焊接連接應用于鍍鋅鋼板時，應達到不影響其防腐性能。一般宜采用螺柱焊焊接的技術和方法。

１０．3．７絕熱涂料作絕熱層時，應分層涂抹，厚度均勻，不得有氣泡和漏涂等缺陷，表面固化層應光滑，牢固無縫隙。

檢查數量：按數量抽查１０％。

檢查方法：觀察檢查。

說明：10.3.7絕熱涂料時一種新型的不燃絕熱材料，施工時直接涂抹在風管、管道或設備的表面，經干燥固化后既形成絕熱層。該材料的施工，主要是涂抹性的濕作業，故規定要涂層均勻，不應有氣泡和漏涂等缺陷。當涂層較厚時，應分層施工。

１０．3．８當采用玻璃纖維布作絕熱保護層時，搭接的寬度應均勻，宜為３０～５０mm，且松緊適度。

檢查數量：按數量抽查１０％，且不得少于１０㎡。

檢查方法：尺量、觀察檢查。

說明：10.3.8本條文僅對玻璃布保護層安裝的基本質量要求作出了規定。

１０．3．９管道閥門、過濾器及法蘭部位的絕熱結構應能單獨拆卸。

檢查數量：按數量抽查１０％，且不得少于５個。

檢查方法：觀察檢查。

說明：10.3.9本條文對空調水系統管道絕熱施工的基本質量要求作出了規定。

１０．3．１０管道絕熱層的施工，應符合下列規定：

１、潔凈室空調設備絕熱產品的材質和規格，應符合設計要求，管殼的粘貼應牢固、鋪設應平整；綁扎應緊密，無滑動、松弛與斷裂現象；

２、硬質或半硬質絕熱管殼的拼接縫隙，保溫時不應大于５mm、保冷時不應大于２mm，并用粘結材料勾縫填滿；縱縫應錯開，外層的水平接縫應設在側下方。當絕熱層的厚度大于１００mm時，應分層鋪設，層間應壓縫；

３、硬質或半硬質絕熱管殼應用金屬絲或難腐織帶捆扎，其間距為300~350mm，且每節至少捆扎２道；

４、松散或軟質絕熱材料應按規定的密度壓縮其體積，疏密應均勻。氈類材料在管道上包扎時，搭接處不應有空隙。

檢查數量：按數量抽查１０％，且不得少于１０段。

檢查方法：尺量、觀察檢查及查閱施工記錄。

說明：10.3.10本條文僅對空調水系統管道絕熱施工的基本質量要求作出了規定。

１０．3．１１管道防潮層的施工應符合下列規定：

１、防潮層應緊密粘貼在絕熱層上，封閉良好，不得有虛粘、氣泡、褶皺、裂縫等缺陷；

２、立管的防潮層，應由管道的低端向高端敷設，環向搭接的縫口應朝向低端；縱向的搭接縫應位于管道的側面，并順?biāo)?

３、卷材防潮層采用螺旋形纏繞的方式施工時，卷材的搭接寬度宜為30~50mm。

檢查數量：按數量抽查１０％，且不得少于１０m。

檢查方法：尺量、觀察檢查。

說明：10.3.11本條文僅對空調水系統管道絕熱防潮層施工的基本質量要求作出了規定。

１０．3．１２金屬保護殼的施工，應符合下列規定：

１、應緊貼絕熱層，不得有脫殼、褶皺、強行接口等現象。接口的搭接應順?biāo)?，并有凸筋加強，搭接尺寸?0~25mm。采用自攻螺絲固定時，螺釘間距應勻稱，并不得刺破防潮層。

２、戶外金屬保護殼的縱、橫向接縫，應順?biāo)黄淇v向接縫應位于管道的側面。金屬保護殼與外墻面或屋頂?shù)慕唤犹帒?yīng)加設泛水。

檢查數量：按數量抽查１０％。

檢查方法：觀察檢查。

說明：10.3.12本條文僅對絕熱層金屬保護層金屬保護殼安裝的基本質量要求作出了規定。

說明：10.3.12本條文僅對絕熱層金屬保護層金屬保護殼安裝的基本質量要求作出了規定。

１０．3．１３冷熱源機房內制冷系統管道的外表面，應做色標。

檢查數量：按數量抽查１０％。

檢查方法：觀察檢查。

說明：10.3.13為了方便潔凈室施工空調設備系統的管理和維修，應根據國家有關規定作出標識。

山東愛德凈化工程股份有限公司擁有雄厚的技術實力和施工經驗，根據需潔凈場所的不同，利用專業設備，形成不同等級的潔凈標準空間，打造最適宜的生產和工作環境。目前，和眾多企業建立著緊密合作的關系，是值得信賴的專業凈化工程實施者。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

中壓系統 500＜P≤1500 接縫和接管連接處增加密封措施

山東愛德凈化工程股份有限公司專注于實驗室系統工程、醫療凈化工程、潔凈廠房系統工程。具備行業相關經營資質，從工程咨詢設計、施工管理、設備和耗材供應、技術服務，到實驗室認證、維修管理等，為醫療凈化工程、實驗室系統工程、潔凈廠房系統工程行業提供全面完整的解決方案。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司
